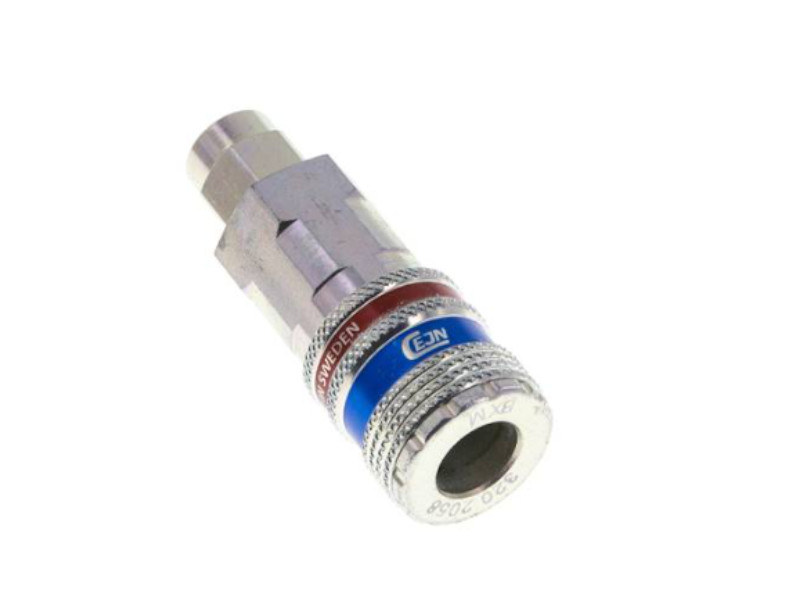

Sicherheits-K-Dose mit ÜWM für CEJN Stream-Line Schlauch
Beispielhaftes Modell
Produktinformation : Sicherheitskupplungs-Dose mit ÜWM 13,5x9,5 mm NW 7,6 Stahl verzinkt CEJN (Stream-Line)
Diese Sicherheits-Kupplungs-Dose ist speziell für CEJN Stream-Line Schläuche konstruiert
Material:
Körper: Stahl verzinkt, Messing vernickelt
Dichtung: NBR
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: 0-16 bar
Durchfluss: 2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)
Norm: ISO 4414/EN 983 e Safe
Zolltarifnummer: 84812090
Funktion:
Das
Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des
Stecknippels in die Kupplungsdose.
Das Entkuppeln erfolgt durch
Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose
und entlüftet den Kupplungsstecker, während
dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose
gibt den Stecker frei, wenn der Restdruck auf der Steckerseite einen
Druck von ca. 0,3 bar unterschritten hat.
Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf der Steckerseite anliegendem Druck) verhindert.
Empfehlung:
Polyurethan CEJN Stream-Line Schlauch
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "Sicherheitskupplungs-Dose mit ÜWM 13,5x9,5 mm NW 7,6 Stahl verzinkt CEJN (Stream-Line)"
Diese Sicherheits-Kupplungs-Dose ist speziell für CEJN Stream-Line Schläuche konstruiert
Material:
Körper: Stahl verzinkt, Messing vernickelt
Dichtung: NBR
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: 0-16 bar
Durchfluss: 2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)
Norm: ISO 4414/EN 983 e Safe
Zolltarifnummer: 84812090
Funktion:
Das
Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des
Stecknippels in die Kupplungsdose.
Das Entkuppeln erfolgt durch
Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose
und entlüftet den Kupplungsstecker, während
dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose
gibt den Stecker frei, wenn der Restdruck auf der Steckerseite einen
Druck von ca. 0,3 bar unterschritten hat.
Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf der Steckerseite anliegendem Druck) verhindert.
Empfehlung:
Polyurethan CEJN Stream-Line Schlauch
Auswahl
Artikelnummer
Schlauch Ø außen x innen in mm (NW)
tatsächliche Nennweite in mm -
Datenblatt
Lieferbar
Warenkorb
40120808
8 x 5
7,6
40120810
10 x 6,5
7,6
40120812
12 x 8
7,6
40120813
13,5 x 9,5
7,6
40120816
16 x 11
7,6
