Gerade-Flanschverschraubungen

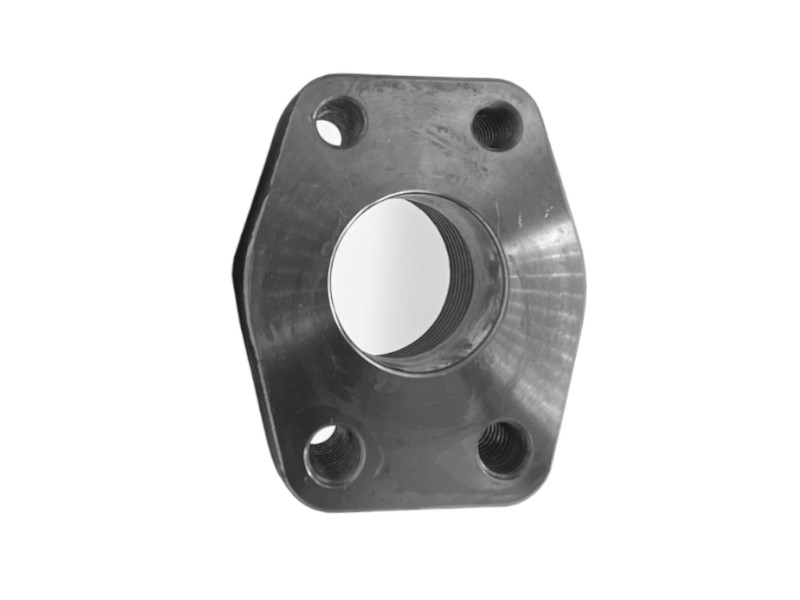

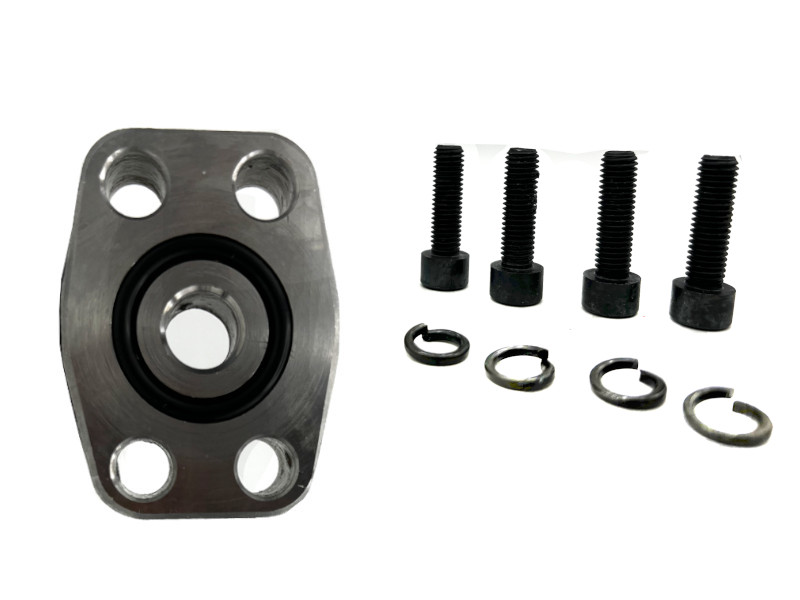

SAE Druckreihe: 3000 PSISAE-Lochbild: zölligFlanschanschluss: oval mit 4 Befestigungslöchern für metrische SchraubenInnengewinde: BSPP zöllig zylindrischMaterial: Stahl blankDichtung: NBRTemperaturbereich: -30°C bis +90°C Zolltarifnummer: 73071990Lieferumfang: Einschraubflansch mit O-Ring und metrischen Schrauben mit Federring nach ISO 6162-1Hinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch und auf die Schrauben. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres.

SAE Druckreihe: 6000 PSISAE-Lochbild: zölligFlanschanschluss: oval mit 4 Befestigungslöchern für metrische SchraubenInnengewinde: BSPP zöllig zylindrischMaterial: Stahl blankDichtung: NBRTemperaturbereich: -30°C bis +90°C Zolltarifnummer: 73071990Lieferumfang: Einschraubflansch mit O-Ring und metrischen Schrauben mit Federring nach ISO 6162-1Hinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch und auf die Schrauben. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und der Güte des verwendeten Rohres

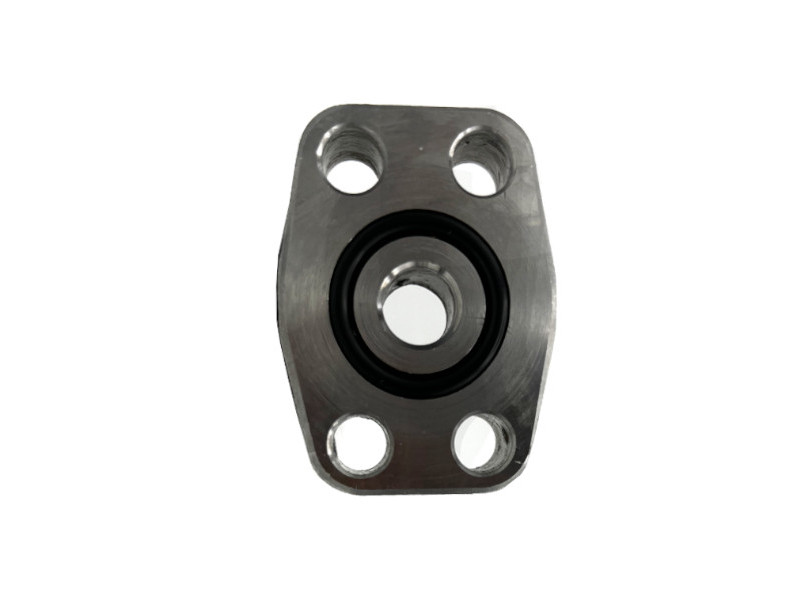

SAE Druckreihe: 3000 PSISAE-Lochbild: zölligFlanschanschluss: oval mit 4 Befestigungslöchern für metrische SchraubenInnengewinde: BSPP zöllig zylindrischMaterial: Stahl blankDichtung: NBRTemperaturbereich: -30°C bis +90°C Zolltarifnummer: 73079100 Lieferumfang: Einschraubflansch mit O-Ring nach ISO 6162-1Hinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres und der verwendeten Schrauben.

SAE Druckreihe: 6000 PSISAE-Lochbild: zölligFlanschanschluss: oval mit 4 Befestigungslöchern für metrische SchraubenInnengewinde: BSPP zöllig zylindrischMaterial: Stahl blankDichtung: NBRTemperaturbereich: -30°C bis +90°C Zolltarifnummer: 73079100 Lieferumfang: Einschraubflansch mit O-Ring nach ISO 6162-1Hinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres und der verwendeten Schrauben.

SAE Druckreihe: 3000 PSISAE-Lochbild: zölligFlanschanschluss: oval mit 4 Befestigungslöchern mit metrischem GewindeInnengewinde: BSPP zöllig zylindrischMaterial: Stahl blank (ohne Dichtung)Zolltarifnummer: 73079100Hinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres und der verwendeten Schrauben.

SAE Druckreihe: 6000 PSISAE-Lochbild: zölligFlanschanschluss: oval mit 4 Befestigungslöchern mit metrischem GewindeInnengewinde: BSPP zöllig zylindrischMaterial: Stahl blank (ohne Dichtung)Zolltarifnummer: 73079100Hinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres und der verwendeten Schrauben.

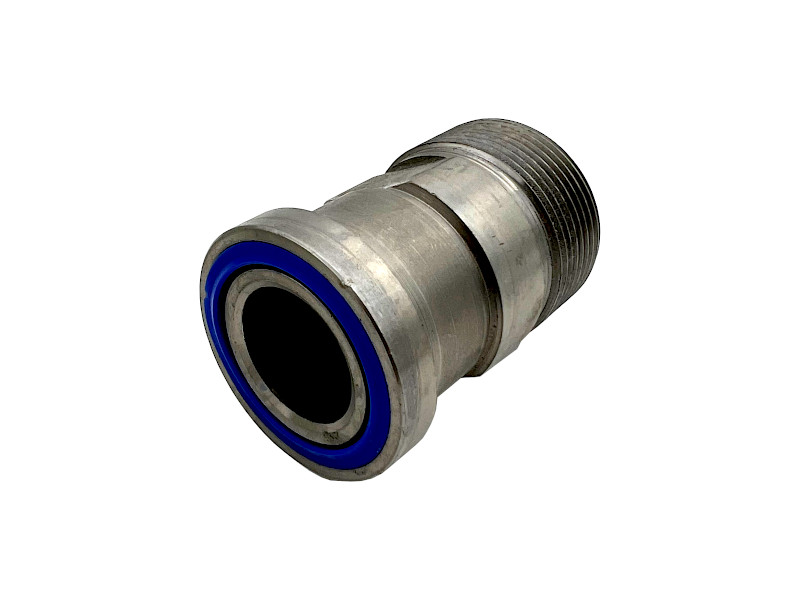

SAE Druckreihe: 3000 PSISAE Lochbild: zölligFlanschanschluss: rundAußengewinde: BSPP zöllig zylindrischMaterial: Stahl blankDichtung: NBRTemperaturbereich: -30°C bis + 90°C Zolltarifnummer: 73079100Hinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres.

SAE Druckreihe: 6000 PSISAE Lochbild: zölligFlanschanschluss: rundAußengewinde: BSPP zöllig zylindrischMaterial: Stahl blankDichtung: NBRTemperaturbereich: -30°C bis +90°CHinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres.

Baureihe: leichte Baureihe (L)Flanschanschluss: quadratisch mit 4 Befestigungslöchern für metrische SchraubenAußengewinde:  metrisch zylindrisch mit 24° Aussenkung ohne Mutter und SchneidringNorm: DIN 2353Material: Stahl verzinktDichtung: NBRTemperaturbereich: -30°C bis +90°CZolltarifnummer: 73071990Lieferumfang: Flansch mit O-Ring und metrischen Schrauben mit FederringHinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch und auf die Schrauben. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres.

Baureihe: schwere Baureihe (S)Flanschanschluss: quadratisch mit 4 Befestigungslöchern für metrische SchraubenAußengewinde: metrisch zylindrisch mit 24° Aussenkung ohne Mutter und SchneidringNorm: DIN 2353Material: Stahl verzinktDichtung: NBRTemperaturbereich: -30°C bis +90°CZolltarifnummer: 73071990Lieferumfang: Flansch mit Mutter und Schneidring, O-Ring, 4x Schrauben mit FederringHinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch und die Schrauben. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres.

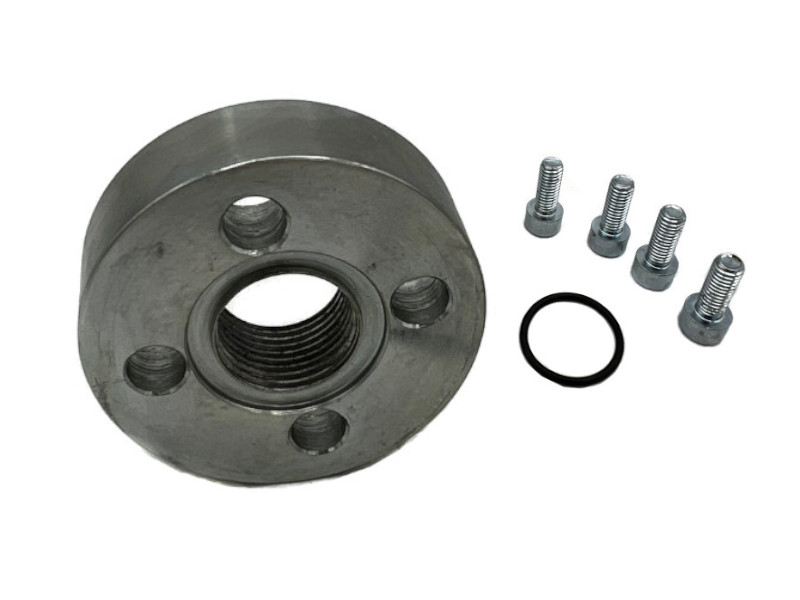

Flanschanschluss: rund mit 4 Befestigungslöchern für metrische SchraubenInnengewinde: BSPP zöllig zylindrischAusführung: flachMaterial: Stahl verzinktDichtung: NBRTemperaturbereich: -30°C bis +90°CZolltarifnummer: 73079100Lieferumfang: Flansch mit O-Ring und metrischen Schrauben mit FederringHinweis: Der angegebene Betriebsdruck ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck ist abhängig von der Stärke und Güte des verwendeten Rohres.
