3-Wege HD KH mit T-Bohrung ohne Befestigungsbohrung
Eingangsdruck nur über den mittleren Anschluss Baureihe: leichte Baureihe (L) Außengewinde: metrisch zylindrisch mit 24° Aussenkungohne Mutter und SchneidringMaterial: Gehäuse: Stahl verzinkt Kugel: Stahl hartverchromt Griff: Zinkdruckguss ab DN 16: gerade Form - Aluminium, gekröpfte Form - Stahl verzinkt Wellendichtung: NBRKugeldichtung: POMTemperaturbereich: -10°C bis +80°C Typ: T-Bohrung, ohne Befestigungsbohrung Norm: ISO 8434-1 Zolltarifnummer: 84818081 Hinweis: Eingangsdruck nur an der Mittelbohrung anlegenStandardstellung bei der T-Bohrung ist die Stellung T1 (siehe Abbildung) Die Standardstellung kann durch Versetzen des Handgriffes geändert werdenAnwendung: für Hydrauliköl, Heizöl, Wasser nur nach Absprache
Eingangsdruck nur über den mittleren Anschluss Baureihe: schwere Baureihe Außengewinde: metrisch zylindrisch mit 24° Aussenkungohne Mutter und SchneidringMaterial: Gehäuse: Stahl verzinkt Kugel: Stahl hartverchrom Griff: Zinkdruckguss ab DN 16: gerade Form - Aluminium, gekröpfte Form - Stahl verzinkt Wellendichtung: NBRKugeldichtung: POM Temperaturbereich: -10°C bis +80°C Typ: T-Bohrung, ohne Befestigungsbohrung Norm: ISO 8434Zolltarifnummer: 84818081 Hinweis: Eingangsdruck nur an der Mittelbohrung anlegen Standardstellung bei der T-Bohrung ist die Stellung T1 (siehe Abbildung) Die Standardstellung kann durch Versetzen des Handgriffes geändert werden Anwendung: für Hydrauliköl, Heizöl, Wasser nur nach Absprache
Eingangsdruck nur über den mittleren Anschluss Innengewinde: BSPP zöllig zylindrisch Material: Gehäuse: Stahl verzinkt Kugel: Stahl hartverchromt Griff: Zinkdruckguss ab DN 16: gerade Form - Aluminium, gekröpfte Form - Stahl verzinkt Wellendichtung: NBRKugeldichtung: POMTemperaturbereich: -10°C bis +80°C Typ: T-Bohrung, ohne Befestigungsbohrung Norm: ISO 8434-1 Zolltarifnummer: 84818081 Hinweis: Eingangsdruck nur an der Mittelbohrung anlegen Standardstellung bei der T-Bohrung ist die Stellung T1 (siehe Abbildung). Die Standardstellung kann durch Versetzen des Handgriffes geändert werden Anwendung: für Hydrauliköl, Heizöl, Wasser nur nach Absprache
Eingangsdruck nur über den mittleren Anschluss Innengewinde: zöllig zylindrisch BSPP Material: Gehäuse und Kugel: Edelstahl 1.4571Griff: Zinkdruckguss Wellendichtung: NBRKugeldichtung: POM Temperaturbereich: -20°C bis +100°CTyp: T-Bohrung, ohne BefestigungsbohrungZolltarifnummer: 84818081Hinweis: Eingangsdruck nur an der Mittelbohrung anlegenStandardeinstellung bei der T-Bohrung ist die Stellung T1 (siehe Abbildung). Die Standardeinstellung kann durch Versetzen des Handgriffs geändert werdenAnwendung: für Hydrauliköl, Heizöl, Wasser nur nach Absprache

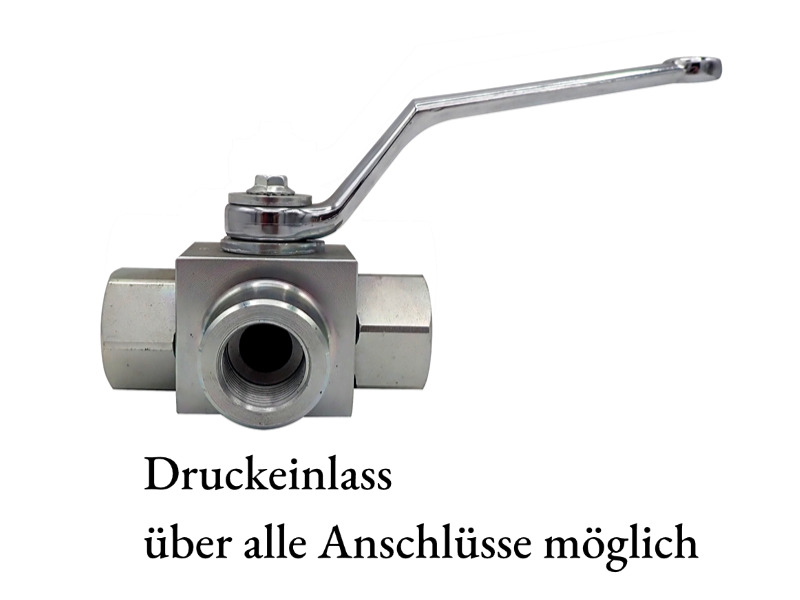

Eingangsdruck über alle Anschlüsse möglichInnengewinde: zöllig zylindrisch BSPPMaterial: Gehäuse: Stahl Zink/Eisen beschichtetKugel: Stahl hartverchromtWelle: StahlGriff: Zink - Größe DN 4 bis DN13 / Stahl - Größe DN 20 bis DN 50Wellendichtung: FKMKugeldichtung: POMTemperaturbereich: -20°C bis +100°CTyp: T-Bohrung, ohne BefestigungsbohrungNorm: DIN ISO 228Zolltarifnummer: 84818081Anwendung: Absperrarmatur für Hydraulikanwendungen
