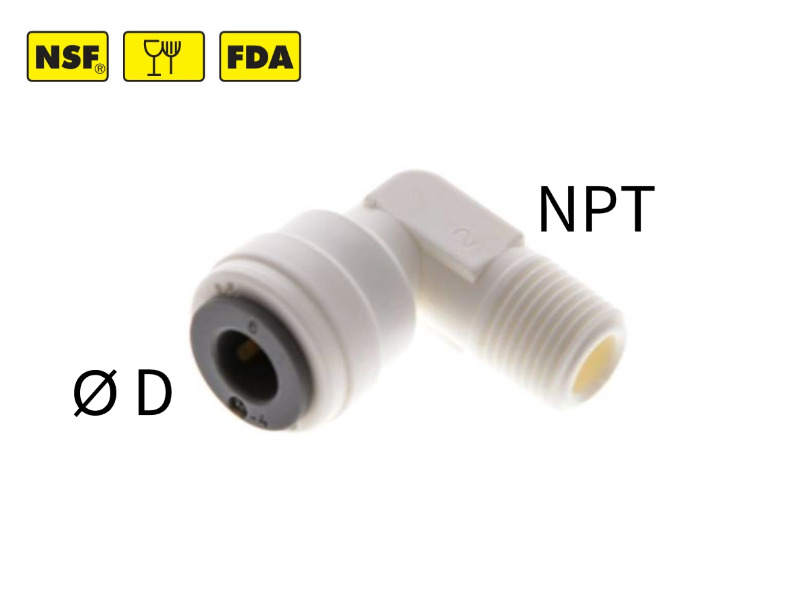

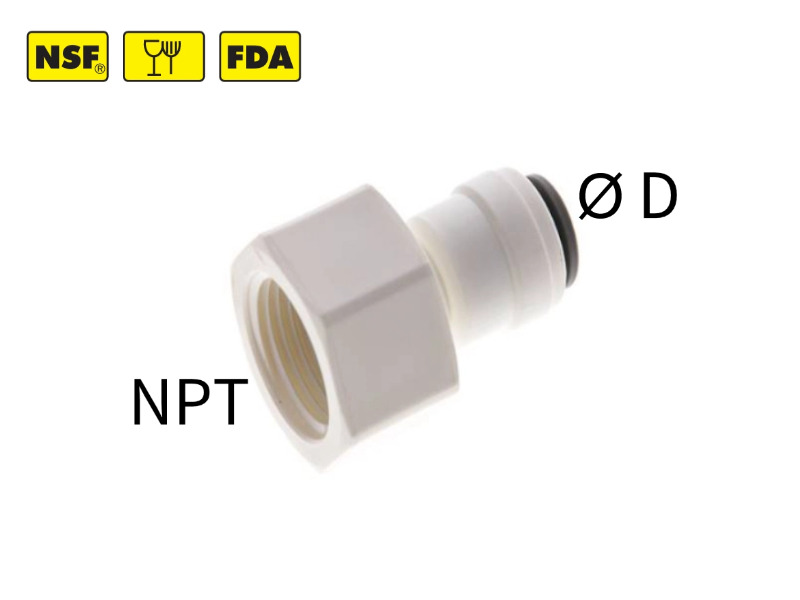

Steckverschraubung IQS-LE (metrisch)
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barØ 3/8" und 10 mm - max. 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barØ 3/8", 1/2" und 10 mm - max. 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barØ 3/8" und 10 mm - max. 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDATyp: G-Gewinde mit ElastomerdichtungMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 11 bar x 0,69 = 7,59 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barØ 3/8" - max. 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barØ 3/8" - max. 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barØ 3/8" - max. 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde ChemikalienZulassungen: NSF / ANSI 61, Werkstoffe nach FDAMaterial:Körper und Lösering: POM (FDA-zertifiziert)Haltekralle: EdelstahlDichtung: EPDM (FDA-zertifiziert)Zolltarifnummer: 39174000Temperaturbereich: 0°C bis max. +65°CBetriebsdruck: -0,95 bis 16 barØ 3/8" - max. 11 barBei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:Temperatur bis 30°C 40°C 50°C 65°CFaktor 0,88 0,77 0,69 0,63Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
