AG G zöllig zylindrisch - zuluftregelnd - IQS-Standard
Beispielhaftes Modell

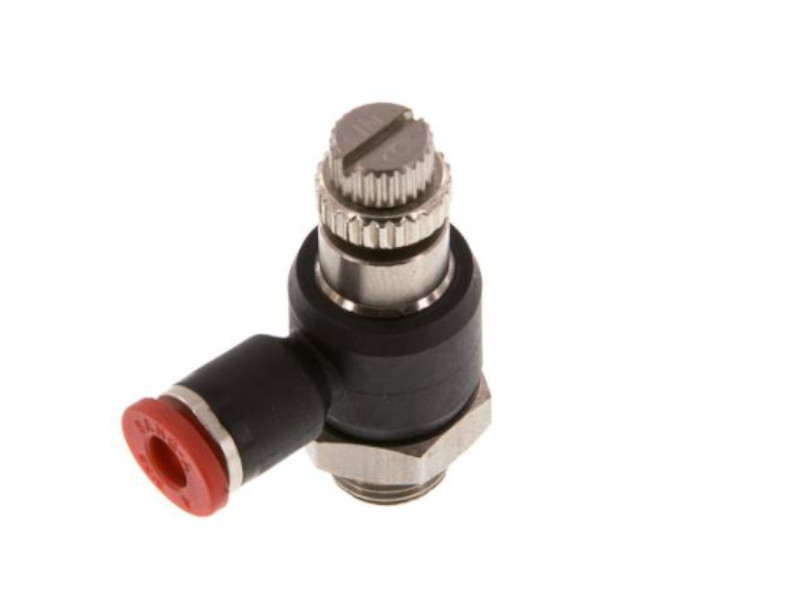

Produktinformation : IQS Drosselrückschlagventil AG G 1/2" - 10 mm zuluftregelnd
Typ: zuluftregelnd / iQS-Standard
einerseits Steckanschluss
Abdichtung: durch Lippendichtung
Außengewinde: zöllig zylindrisch - positionierbar
Abdichtung: durch O-Ring
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: -0,95 bis 20 bar
Zolltarifnummer: 84812090
Medien: Druckluft, neutrale Gase
Funktion:

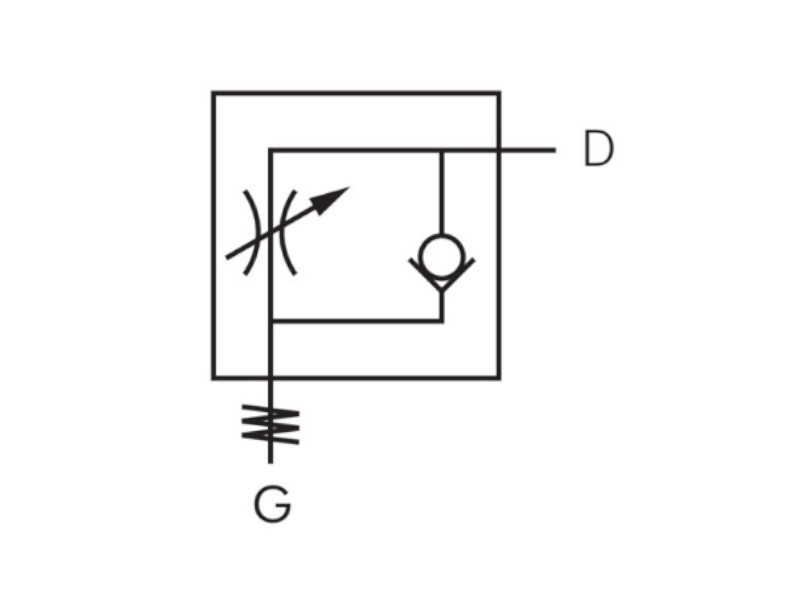

Drosselrückschlagventile drosseln den Durchfluss in eine Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt.
Drosselventile hingegen drosseln den Durchfluss in beide Richtungen entsprechend der Einstellung der Drosselschraube.
Standard-Drosselrückschlagventile sind "abluftregelnd".
Sind diese z. Bsp. in einem Zylinder eingebaut, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt.
Sonder-Drosselrückschlagventile sind "zuluftregelnd".
Diese werden bei Zylindern mit kleinem Volumen (kleiner Durchmesser und kleinem Hub) eingesetzt.
Vorteile:
- kompakte Bauform
- einfache Verstellung ohne Werkzeug möglich
Hinweis:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "IQS Drosselrückschlagventil AG G 1/2" - 10 mm zuluftregelnd"
Typ: zuluftregelnd / iQS-Standard
einerseits Steckanschluss
Abdichtung: durch Lippendichtung
Außengewinde: zöllig zylindrisch - positionierbar
Abdichtung: durch O-Ring
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: -0,95 bis 20 bar
Zolltarifnummer: 84812090
Medien: Druckluft, neutrale Gase
Funktion:
Drosselrückschlagventile drosseln den Durchfluss in eine Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt.
Drosselventile hingegen drosseln den Durchfluss in beide Richtungen entsprechend der Einstellung der Drosselschraube.
Standard-Drosselrückschlagventile sind "abluftregelnd".
Sind diese z. Bsp. in einem Zylinder eingebaut, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt.
Sonder-Drosselrückschlagventile sind "zuluftregelnd".
Diese werden bei Zylindern mit kleinem Volumen (kleiner Durchmesser und kleinem Hub) eingesetzt.
Vorteile:
- kompakte Bauform
- einfache Verstellung ohne Werkzeug möglich
Hinweis:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Auswahl
Artikelnummer
D = Ø in mm
Außengewinde
Datenblatt
Lieferbar
Warenkorb
DRV12080204
4
G 1/8"
DRV12080404
4
G 1/4"
DRV12080206
6
G 1/8"
DRV12080406
6
G 1/4"
DRV12080606
6
G 3/8"
DRV12080208
8
G 1/8"
DRV12080408
8
G 1/4"
DRV12080608
8
G 3/8"
DRV12080808
8
G 1/2"
DRV12080410
10
G 1/4"
DRV12080610
10
G 3/8"
DRV12080810
10
G 1/2"
DRV12080612
12
G 3/8"
DRV12080812
12
G 1/2"
