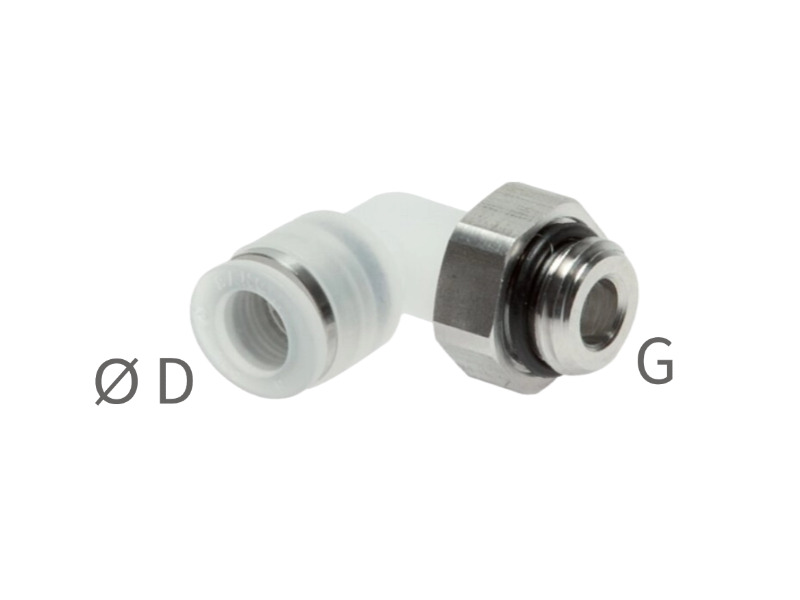

AG G (M) zylindrisch IQS-PP ES 90° Winkel Steckverschraubung
Beispielhaftes Modell
Produktinformation : 90° Winkel Steckverschraubung AG G 1/2" - 10 mm IQS-PP ES
einerseits Steckanschluss
Außengewinde: zylindrisch - positionierbar
Abdichtung: durch gekammerten O-Ring
Material:
Körper, Lösering: Polypropylen
Gewindeteil, Patrone, Haltekralle: Edelstahl 1.4301
Dichtung: mit gekammerten EPDM O-Ring
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Temperaturbereich: -20°C bis +80°C
| Temperatur max. | 20°C | 30°C | 40°C | 50°C | 60°C | 80°C |
| Betriebsdruck max. | -0,95 - 9 bar | 6 bar | 5 bar | 4 bar | 3,4 bar | 3 bar |
Zolltarifnummer: 74122000
Medien: ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaft des Werkstoffes Prolypropylen,
sollten die Steckanschlüsse keinen erhöhten mechanisches Belastungen
ausgesetzt werden. Eine Rücknahme ist ausgeschlossen.
Vorteile:
- leichter und günstiger als Steckanschlüsse aus Edelstahl
- hydrolysebeständig
- im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt
-öl und silikonfrei gefertigt
- transparenter Körper erlaubt die Sicht auf das Medium im Inneren des Steckanschlusses
- verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "90° Winkel Steckverschraubung AG G 1/2" - 10 mm IQS-PP ES"
einerseits Steckanschluss
Außengewinde: zylindrisch - positionierbar
Abdichtung: durch gekammerten O-Ring
Material:
Körper, Lösering: Polypropylen
Gewindeteil, Patrone, Haltekralle: Edelstahl 1.4301
Dichtung: mit gekammerten EPDM O-Ring
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Temperaturbereich: -20°C bis +80°C
| Temperatur max. | 20°C | 30°C | 40°C | 50°C | 60°C | 80°C |
| Betriebsdruck max. | -0,95 - 9 bar | 6 bar | 5 bar | 4 bar | 3,4 bar | 3 bar |
Zolltarifnummer: 74122000
Medien: ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaft des Werkstoffes Prolypropylen,
sollten die Steckanschlüsse keinen erhöhten mechanisches Belastungen
ausgesetzt werden. Eine Rücknahme ist ausgeschlossen.
Vorteile:
- leichter und günstiger als Steckanschlüsse aus Edelstahl
- hydrolysebeständig
- im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt
-öl und silikonfrei gefertigt
- transparenter Körper erlaubt die Sicht auf das Medium im Inneren des Steckanschlusses
- verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Auswahl
Artikelnummer
D = Ø in mm
Außengewinde -
Datenblatt
Lieferbar
Warenkorb
502004200204
4
G 1/8"
502004200404
4
G 1/4"
502004200004
4
M 5
502004200206
6
G 1/8"
502004200406
6
G 1/4"
502004200006
6
M 5
502004200208
8
G 1/8"
502004200408
8
G 1/4"
502004200410
10
G 1/4"
502004200610
10
G 3/8"
502004200810
10
G 1/2"
502004200612
12
G 3/8"
502004200812
12
G 1/2"
